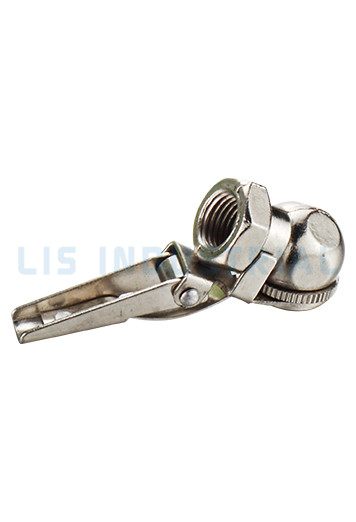

I sistemi pneumatici sono ampiamente utilizzati nella produzione, nella manutenzione automobilistica e nelle linee di produzione automatizzate, con requisiti di pressione che variano in modo significativo nei diversi scenari applicativi: dai sistemi a bassa pressione (ad esempio, 0,2-0,5 MPa) per il bloccaggio leggero ai sistemi ad alta pressione (ad esempio, 1,0-3,0 MPa) per il sollevamento di carichi pesanti. I raccordi e gli accessori dell'aria (come connettori rapidi, tubi, valvole e filtri) sono le "connessioni" del sistema pneumatico; il loro corretto adattamento alla pressione del sistema determina direttamente la sicurezza, la stabilità e l'efficienza dell'intero sistema. Quindi, quali passaggi e considerazioni chiave sono necessari per abbinare questi componenti ai diversi requisiti di pressione? Esploriamo attraverso le seguenti domande.

A quali parametri di pressione interna dovrebbe essere data priorità quando si abbinano raccordi e accessori dell'aria?

Durante l'abbinamento raccordi e accessori per l'aria in un sistema pneumatico, due parametri di pressione interna devono essere al centro dell'attenzione: pressione di esercizio nominale e pressione massima di scoppio dei componenti. La pressione di esercizio nominale si riferisce alla pressione massima che il raccordo o l'accessorio può sopportare stabilmente durante il normale funzionamento a lungo termine e deve essere maggiore o uguale alla pressione di esercizio progettata del sistema. Ad esempio, se un sistema pneumatico per l'assemblaggio automatizzato ha una pressione di esercizio progettata di 0,8 MPa, i connettori rapidi e i tubi flessibili selezionati devono avere una pressione di esercizio nominale di almeno 0,8 MPa; l'utilizzo di componenti con una pressione nominale di 0,6 MPa causerà perdite o addirittura guasti strutturali sotto pressione. La pressione massima di scoppio è altrettanto critica: è la pressione minima alla quale il componente si romperà e solitamente è 3-5 volte la pressione di esercizio nominale. Questo parametro fornisce un buffer di sicurezza per picchi di pressione imprevisti (ad esempio causati da un funzionamento errato della valvola o da una sovrapressione del compressore d'aria). Per i sistemi ad alta pressione (ad esempio 2,0 MPa), dovrebbero essere selezionati componenti con una pressione di scoppio massima di almeno 6,0 MPa per evitare scoppi pericolosi dovuti alle fluttuazioni di pressione.

I raccordi e gli accessori dell'aria necessitano di diverse strategie di abbinamento per i sistemi pneumatici a bassa, media e alta pressione?

sì, le strategie di abbinamento per raccordi e accessori per l'aria variano in modo significativo tra i sistemi pneumatici a bassa, media e alta pressione, poiché i requisiti di pressione e i rischi applicativi differiscono. Per i sistemi a bassa pressione (solitamente ≤ 0,5 MPa, come le pinze pneumatiche nell'assemblaggio di prodotti elettronici), l'attenzione si concentra sulla leggerezza e sull'economicità, garantendo al tempo stesso una resistenza alla pressione di base. Ad esempio, i connettori rapidi possono essere realizzati in tecnopolimeri (con buona resistenza alla corrosione e peso ridotto) e i tubi flessibili possono essere realizzati in PVC o gomma nitrilica: questi materiali soddisfano i requisiti di pressione e riducono il peso complessivo del sistema. Per i sistemi a media pressione (0,5-1,0 MPa, come i cilindri pneumatici nelle linee di saldatura delle automobili), i componenti necessitano di un equilibrio tra resistenza alla pressione e durata. I connettori rapidi in metallo (ad esempio ottone o lega di alluminio) sono più adatti in questo caso, poiché hanno una resistenza all'usura maggiore rispetto a quelli in plastica; i tubi flessibili devono essere realizzati in gomma rinforzata (con strati di fibre incorporati) per evitare espansione o deformazione sotto pressione media. Per i sistemi ad alta pressione (≥ 1,0 MPa, come le presse pneumatiche nei macchinari pesanti), la sicurezza e la resistenza alla pressione sono le massime priorità. I raccordi devono essere realizzati in metalli ad alta resistenza (ad esempio, acciaio inossidabile o acciaio legato) con lavorazione di precisione per garantire connessioni strette; i tubi flessibili devono essere del tipo resistente all'alta pressione (ad esempio, tubi flessibili rinforzati con filo di acciaio avvolto a spirale) in grado di resistere a pressioni estreme senza rompersi. Inoltre, i sistemi ad alta pressione richiedono valvole limitatrici di pressione (con una pressione nominale adeguata al sistema) per prevenire incidenti dovuti a sovrapressione.

Come garantire le prestazioni di tenuta quando si abbinano raccordi e accessori dell'aria a diversi requisiti di pressione?

Le prestazioni di tenuta sono un fattore chiave nella prevenzione delle perdite d'aria, soprattutto nei sistemi ad alta pressione, dove anche le perdite più piccole possono portare a perdite di pressione, ridotta efficienza del sistema o rischi per la sicurezza. Il primo passo è selezionare il materiale sigillante giusto in base alla pressione. Per gli impianti a bassa pressione sono sufficienti le guarnizioni in gomma nitrilica o EPDM, in quanto hanno una buona elasticità ed un costo contenuto; per i sistemi a media pressione sono migliori le guarnizioni in gomma fluorurata, poiché hanno una maggiore resistenza alla temperatura e alla pressione; per i sistemi ad alta pressione sono necessarie guarnizioni metalliche (ad esempio guarnizioni in rame o alluminio) o guarnizioni composite (gomma rivestita di metallo), poiché possono resistere a pressioni estreme senza essere schiacciate. Il secondo passaggio è scegliere la struttura di tenuta appropriata. I raccordi filettati per sistemi a bassa pressione possono utilizzare nastro o sigillante per filettature per migliorare la tenuta; per i sistemi a media e alta pressione, i raccordi push-to-connect con O-ring incorporati (o guarnizioni frontali) sono più affidabili, poiché formano una tenuta ermetica attraverso la deformazione della guarnizione indotta dalla pressione. Inoltre, la coppia di installazione deve essere controllata: un serraggio eccessivo può danneggiare la guarnizione o il raccordo, mentre un serraggio insufficiente può causare perdite. Ad esempio, quando si installano raccordi filettati in acciaio inossidabile in un sistema da 1,5 MPa, la coppia deve essere regolata in base alle dimensioni del raccordo (ad esempio, 15-20 N·m per raccordi da 1/2 pollice) per garantire una tenuta adeguata senza danni.

Che ruolo gioca la selezione dei materiali nell'abbinamento dei raccordi e degli accessori dell'aria alla pressione del sistema pneumatico?

La scelta del materiale influisce direttamente sulla capacità di carico, sulla durata e sulla sicurezza dei raccordi e degli accessori dell'aria. Per i sistemi a bassa pressione, i materiali plastici (ad esempio nylon, POM) sono ampiamente utilizzati per i raccordi, poiché sono leggeri, resistenti alla corrosione ed economici, sebbene siano adatti solo per pressioni ≤ 0,5 MPa, poiché una pressione più elevata può causarne la rottura. Per i sistemi a media pressione, sono preferiti i metalli non ferrosi (ad esempio ottone, lega di alluminio): l'ottone ha una buona lavorabilità e resistenza alla corrosione, che lo rende ideale per connettori e valvole rapidi; la lega di alluminio è più leggera dell'ottone, adatta per componenti che richiedono riduzione di peso (ad esempio tubi per apparecchiature pneumatiche mobili). Per i sistemi ad alta pressione, i metalli ad alta resistenza sono essenziali: l'acciaio inossidabile (ad esempio 304 o 316) ha un'eccellente resistenza alla corrosione e alla pressione, adatto per ambienti difficili (ad esempio impianti chimici); l'acciaio legato (ad esempio acciaio 45#) ha un'elevata resistenza alla trazione, adatto per valvole e raccordi ad alta pressione che sopportano carichi pesanti. Inoltre, è necessario considerare la compatibilità dei materiali con il mezzo di lavoro (aria compressa): ad esempio, nei sistemi con aria compressa lubrificata ad olio, le guarnizioni devono essere realizzate con materiali resistenti all'olio (ad esempio, gomma nitrilica) per evitare rigonfiamenti o deterioramenti. L'utilizzo di materiali incompatibili con la pressione o il mezzo può portare al guasto prematuro dei componenti, ad esempio l'utilizzo di raccordi in plastica in un sistema da 1,2 MPa, che potrebbero rompersi dopo un breve periodo di utilizzo.
